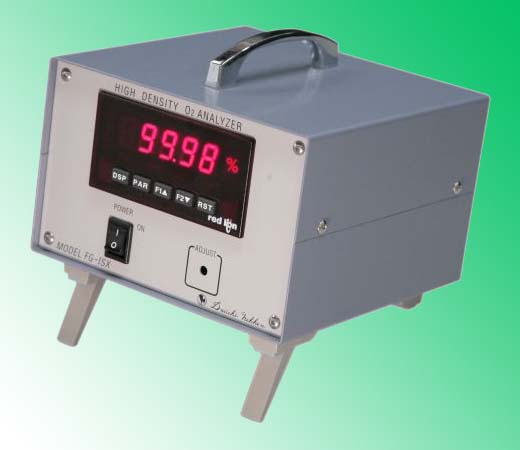

超高濃度O2計 FG-ISX は
ジルコニアの限界電流特性を利用した、クリーンガス用高濃度O2計です。
 99%O2以上の高濃度酸素の高精度な測定が可能 |
| 周囲雰囲気の影響を受けない |
| シンプルな構造のためメンテナンスが容易 |
| 省電力 |
| 測定原理 | ジルコニアセラミック限界電流方式 | |
| 設 置 | ポータブルタイプ | |
| 測定範囲 | 0 〜 100%O2 | |
| 表 示 | 00.00 〜 100.00%O2 | |
| レンジ | １レンジ仕様 （0〜100%O2もしくは90〜100%O2のいずれかより選択） | |
| 出 力 | D.C.4-20mA 又は D.C.0-10V | |
| 警 報 | 上下限警報 ２点 C接点出力 （オプション） | |
| 通 信 | RS232C 又は RS485 （オプション） | |
| 直 線 性 | 0〜90%O2測定時：±1%O2以内。 90〜100%O2測定時：±0.1%O2以内 | |
| 再 現 性 | ||
| 応答速度 | 90％応答10秒以内 （高濃度側へ振れる場合） | |
| サンプル条件 | 水分、ダスト、腐食性ガス、ハロゲン系ガス、可燃性ガス等を含まない事 | |
| サンプリング | サンプルガス圧入 | |
| サンプル流量 | 0.5 〜 2.0 L /min | |
| サンプル温度 | 50℃ｍａｘ | |
| 配管接続 | 出入口 Rc 1/4 | |
| 暖機時間 | 約１０分 | |
| 電 源 | 計装電源 A.C.100V ± 10V 50/60Hz 50VA MAX. | |
| 使用環境温度 | 0 〜 50℃ | |
| 付属品 | 電源コード ３ｍ | |
| オプション | 信号コード ３ｍ （通信及び警報出力用） | |
 FG-ISX カタログ PDFファイル（193KB） |
||

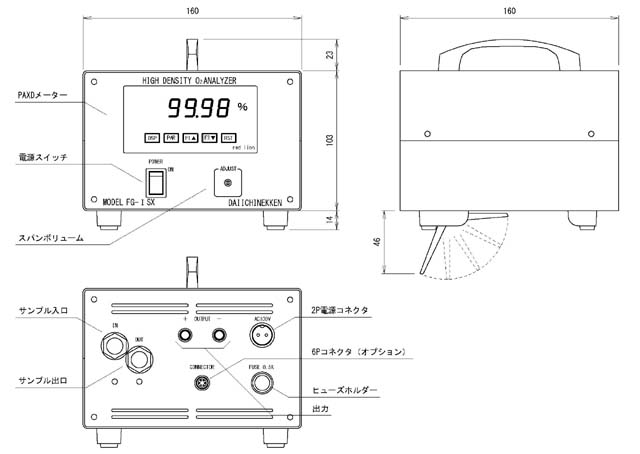

| 外形図 | ||
 |
||

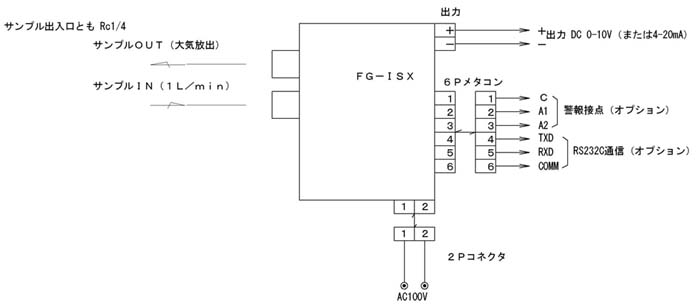

| フローシート | ||
 |
||
