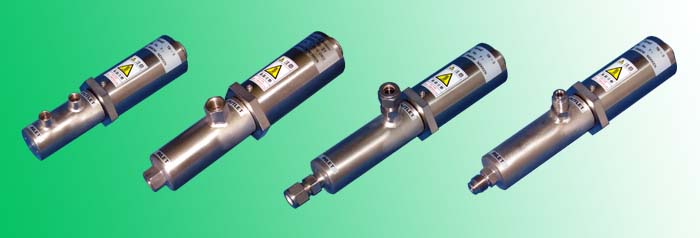

エコアゼットTB-ⅡFシリーズは
検出部に安定化ジルコニアセラミックを使用したO2センサーです。
 クリーンガス中の ppmO2レベルから 100%O2までの幅広いレンジに対応 |
| ジルコニアセンサーは何重にも保護されており、HCL、SOx等の腐食性ガスのアタックに強い構造 |
| サンプル流量の影響を受けにくく、0.2 ～ 5L/minの流量範囲で測定可能 |
| シンプルな構造のためメンテナンスが容易 |
※ 本センサーはコントロールユニットとの組み合わせでO2計として機能します。

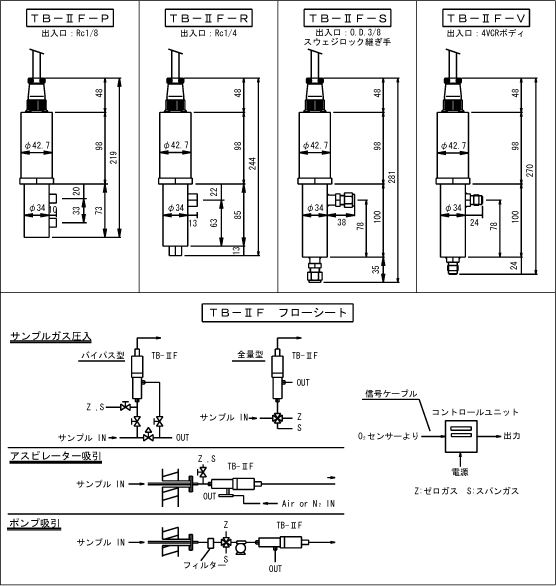

| 機 種 | TB-IIF-P | 出入口：Rc 1/8 |
| TB-IIF-R | 出入口：Rc 1/4 | |
| TB-IIF-S | 出入口：O.D. 3/8" スウェジロック継手 | |
| TB-IIF-V | 出入口：４VCRボディ | |
| 測定範囲 | 1ppm ～ 100%O2 / 1 ～ 10＾-30 atmO2 | |
| 直線性 | ±1％FS以内（0-25%O2） | |
| 再現性 | ±1％FS以内（0-25%O2） | |
| 応答速度 | 90％応答10秒以内（高濃度側へ振れる場合） | |
| ドリフト | ±2％FS/週 以内 | |
| サンプル温度 | 300℃MAX（センサー入口部） | |
| サンプル吸引 | サンプルガス圧入又はポンプによる吸引 | |
| サンプル流量 | 0.2 ～ 2L/min（TB-IIF-P）、0.5 ～ 5.0 リットル/min | |
| 暖気時間 | 約２０分 | |
 TB-IIFカタログ PDFファイル（233KB） |
||
 |
||

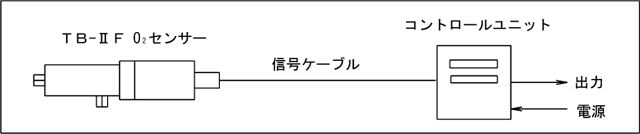

ＴＢ-ＩＩＦセンサーのみでは酸素濃度の測定は出来ません。
酸素濃度の測定には下記コントロールユニットが必要です。
| Ｃ-２８Ｃ | Ｃ-２８Ｃ/Ｃ-４８ コントロールユニット コンパクトかつ操作性の良いDIN96×96サイズ 視認性の良い大型ディスプレイ レンジごとに出力スケーリングが設定可能なフリーレンジ仕様 シリアル通信（RS232C）標準装備 出力警報：上下限、上々限、下下限を任意設定可能（各A接点） 故障警報：センサー温度異常コントロールユニット詳細ページへ |
 |
|
| Ｃ-４８ | |
 |
